防落梁装置

新筑HCL系列防落梁装置是我公司在国外常用的缓冲链基础上,国内首家自主研制的防落梁装置,它可以防止在地震时桥梁上部结构的下落,还可以缓和地震时梁体对其他结构的冲击,避免地震对桥梁结构带来的损害。
  • 新筑牌防落梁装置
  • 新筑牌防落梁装置
  • 新筑牌防落梁装置

产品特点

  新筑HCL系列防落梁装置是我公司在国外常用的缓冲链基础上,国内首家自主研制的防落梁装置,它可以防止在地震时桥梁上部结构的下落,还可以缓和地震时梁体对其他结构的冲击,避免地震对桥梁结构带来的损害。
1、主要特点
1)通过高强度橡胶链环,缓和撞击冲击。
2)可以缩小安装支架的尺寸。
3)受地震时惯性力的作用方向的限制较少。
4)构造较为简单,并且容易安装。
5)在工厂出货时进行拉伸试验,对所有的产品进行质量确认。
6)即使是在桥梁存在斜交的情况下,也可以通过改变链环数量和安装角度来适应。
7)可以根据干涉物的状况,更改安装位置。
2 、结构简图
  新筑牌防落梁装置主要由高强度橡胶链环,D型卸扣,高强度圆环链、墩台抗拉座、梁体抗拉座和预埋件构成,其缓冲链条部分构造见下图:

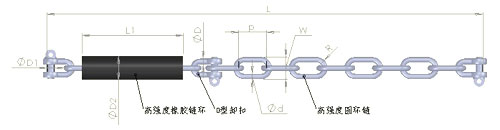

缓冲链条构造


  其中预埋件需要在缓冲链安装之前预埋在梁体内或墩台,在缓冲链安装时直接将梁体抗拉座或墩台抗拉座与相应的预埋件进行连接,整个安装过程简单方便。
3、防落梁装置的常用规格及参数表【单位:mm】


选用类型(KN) 容许载荷(KN) 极限载荷(KN) D型卸扣直径φD 销轴直径φD1 D型卸扣数量 高强度圆环链直径φd 直径公差 优选节距内长P 优选外宽W 外宽公差 橡胶直径φD2 橡胶长度L1
HCL100型 100 150 20 22.4 3 18 ±0.9 90 63 ±1.35 105 280
HCL200型 200 300 28 31.5 3 26 ±1.2 130 91 ±1.95 135 440
HCL300型 300 450 40 45 3 32 ±1.4 160 112 ±2.4 155 570
HCL400型 400 600 45 50 3 38 ±1.8 190 133 ±2.85 175 690
HCL550型 550 825 56 63 3 46 ±2.2 230 161 ±3.45 205 850
HCL700型 700 1050 63 71 3 52 ±2.5 260 182 ±3.9 225 970
HCL850型 850 1275 71 80 3 60 ±2.8 300 210 ±4.5 250 1140
HCL1000型 1000 1500 71 80 3 65 ±3 325 220 ±4.88 270 1240
HCL1200型 1200 1800 80 90 3 72 ±3 360 252 ±5.4 295 1380

1、链条长度L可根据安装需要增减链环,L可调整
2、图中销轴也可采用特制高强度螺栓和螺母进行连接。
4、使用材料
1)在缓冲链中使用了以下材料。

构件名称 材料
高强度圆环链、高强度橡胶链 20CrMnTiH
D型卸扣、销轴(高强度螺栓或螺母) 40CrH
墩台(梁体)抗拉座 ZG270~500/Q345B
橡胶层 天然橡胶

2)橡胶材料性能要求

项目

试验标准

天然橡胶

硬度IRHD

GB/T6031

60±5

拉伸强度MPa

GB/T528

≥17.5

扯断伸长率%

GB/T528

≥400

脆性温度0C

GB/T1682

≤-55

恒定压缩永久变形%

GB/T7759

≤30
700C×24 h

耐臭氧老化
(40℃×96h,30%伸长)

GB/T7762
GB/T3512

无龟裂
25pphm
热空气老化

试验条件(0C×h)

70×168

拉伸强度降低率%

≤15

扯断伸长率降低率%

≤20
硬度变化IRHD ±10

5、测试

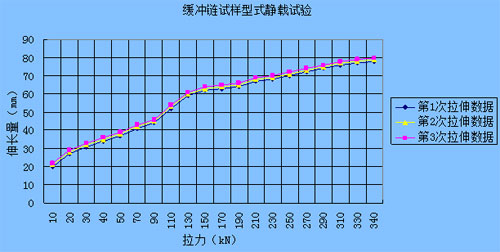

  试样在加载过程中,缓冲链伸长量平稳,无急剧变化,橡胶体在试验过程中无龟裂和断裂现象,并在缓冲链断裂后能很好的回复原状。从缓冲链试样静载试验的3次曲线来看,其曲线的线性相似,线性的重合性较好。
6、实物及测试照片

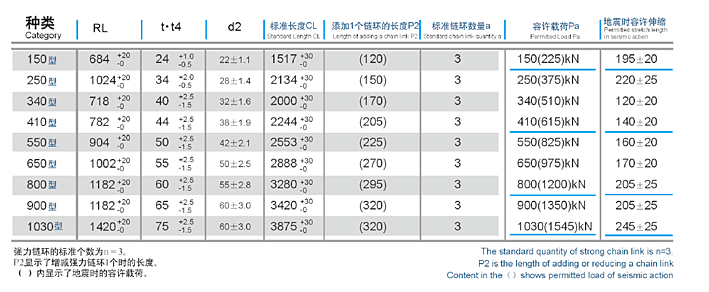

技术参数
