YM15锚固体系

该型锚具适用于后张法施工预应力混凝土结构,由圆锚圈、工作夹片、锚下垫板和螺旋筋四部分组成。
  • YM15锚固体系
  • YM15锚固体系
  • YM15锚固体系

产品特点

1、YJM15型圆锚张拉端锚具
  该型锚具适用于后张法施工预应力混凝土结构,由圆锚圈、工作夹片、锚下垫板和螺旋筋四部分组成。
2、YJYM15型圆锚固定端锚具
  YJYM15型圆锚固定端锚具包括P型锚具(包括挤压套和弹簧)、垫板、紧箍环和螺旋筋,采用专用YDJ560型挤压千斤顶将挤压套和弹簧挤压在钢绞线上。
3、YPT15型圆锚固定端锚具
  YPT15 型圆锚固定端锚具包括P型锚具(含挤压套和弹簧)、锚下垫板、螺旋筋、PT锚圈、压板和螺钉。
4、BJM15扁形张拉端锚具
  该型锚具主要用于后张空心板梁或薄型混凝土结构,由工作夹片、扁锚圈、锚下垫板和螺旋筋组成。
5、BJYM15型扁锚固定端锚具
  这是用于扁形锚具固定端的锚固器,由P型锚具(包括挤压套和弹簧)、垫板、紧箍环和螺旋筋组成,施工时采用专用YDJ560型挤压千斤顶将挤压套和弹簧挤压在钢绞线上,其锚固性能与张拉端相同。
6、Y (B)HM15型固定端锚具
  该型锚具又叫轧花锚,施工时先用轧花机将钢绞线端头镦挤成梨形头,再用钢筋支架绑扎固定,可按方形和扁形两种方式布置,分别作为圆形锚具和扁形锚具的固定端使用。
7、YJL15连接器
  连接器用以联接(后张连续梁结构中)已锚固的钢绞线束和延长未张拉的钢绞线束,采用周边旋挂式结构,主要由工作夹片、连接体、P型锚具、锚下垫板、螺旋筋、罩壳(含紧箍环)构成。

技术参数

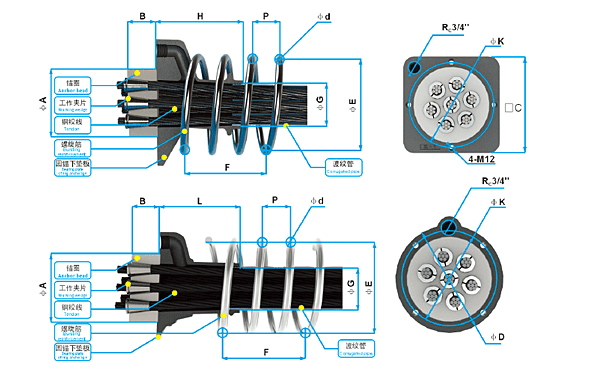

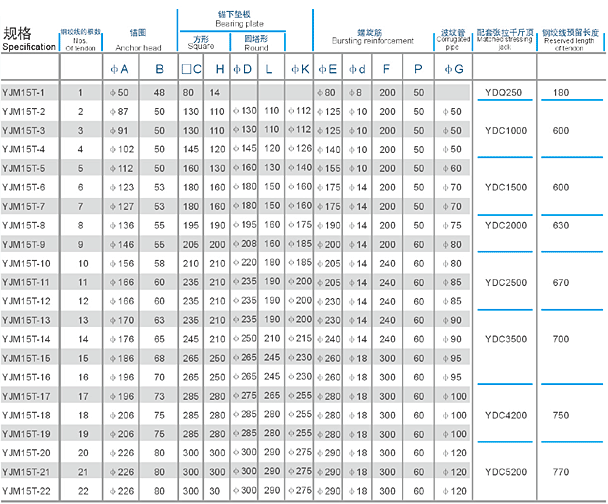

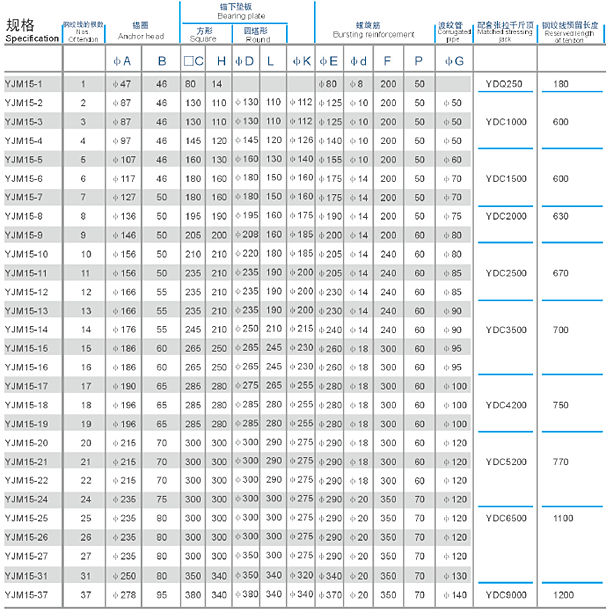

YJM15圆锚张拉端锚具结构主要尺寸
